RecMin dibujo - Dibujar líneas paralelas


La opción de dibujar líneas paralelas se activa o desactiva en el menú desplegable Sup/lin.

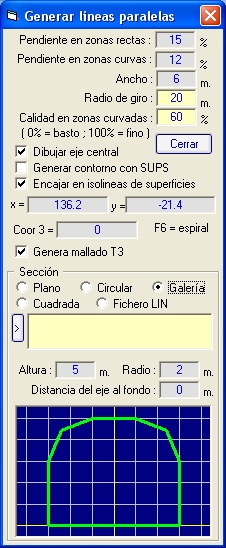

Mientras que esté activo, cuando iniciamos dibujar línea o cuando lo activamos por primera vez, aparecerá la ventana siguiente:

En la ventana podemos definir las propiedades de la línea eje, en cuanto a pendientes, radio de giro, etc., la calidad de las líneas en zonas curvas, el tipo de sección que se generará y la situación del eje en esa sección.

La sección puede ser plana, circular, galería, cuadrada o un fichero *.lin.

En el caso de ser un fichero *.lin, este debe de ser una línea cerrada o abierta, dibujada en el plano EN, con el punto (0,0) como centro del eje. Se puede dibujar, guardar y luego abrir en está ventana pulsando el botón ">".

La opción de encajar en líneas de superficie nos permite añadir una sección adaptada a una superficie, nos indicará en pantalla y en la ventana los vértices en los que encaja.

En las zonas curvas se pueden añadir tramos de 180 grados cada vez que se pulsa la tecla F6; de esta forma se pueden dibujar espirales.

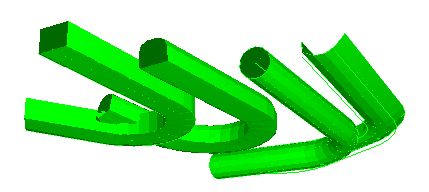

Algunos ejemplos pueden ser:
